K72

System telemetrii meteo

Data: 09.06.2025

Wpis może zawierać nieaktualne dane.

System telemetrii meteo jest zainstalowany w gablocie Katedry Nanometrologii w budynku C-2 (przy wejściu do sali 108).

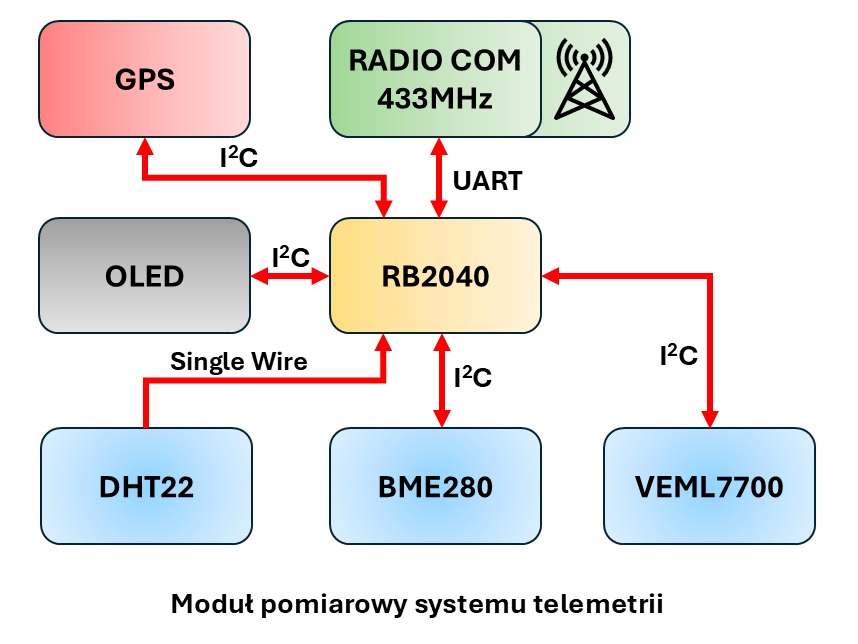

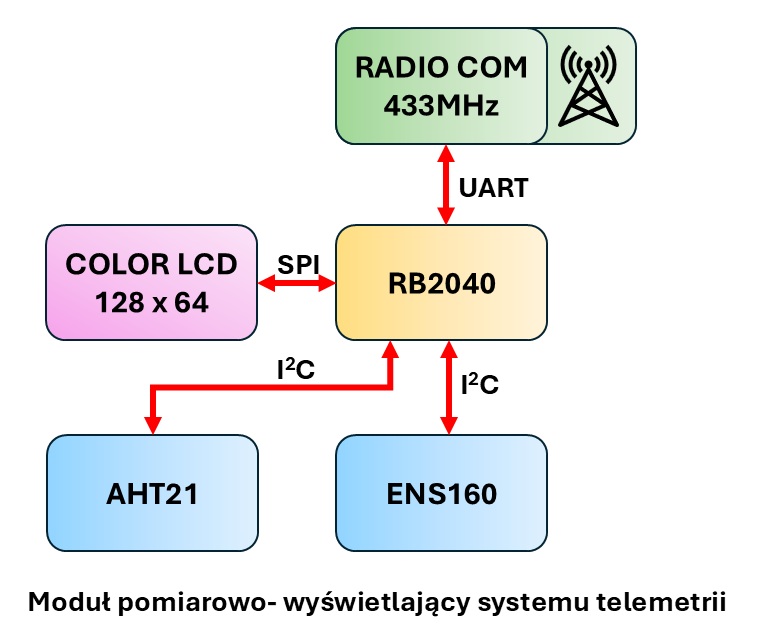

W obu modułach jednostkami centralnymi są układy RP2040. Moduły pomiarowe i komunikacyjne wymienione są poniżej.

Źródło danych/ uzyskiwane informacje:


GPS (UBX-G7020-KT)
                  Data i czas
DHT22
                  Temperatura zewnętrzna [oC] *
                  Wilgotność zewnętrzna [RH] *
                  Punkt rosy [oC] (obliczone)
BME280
                  Ciśnienie atmosferyczne [hPa]
VEML7700
                  Natężenie oświetlenia (zewnętrzne) [a.u.]
AHT21
                  Temperatura wewnętrzna [oC]
                  Wilgotność wewnętrzna [RH]
ENS160
                  TVOC (1)
                  eCO2 (2)
                  AQI (3)

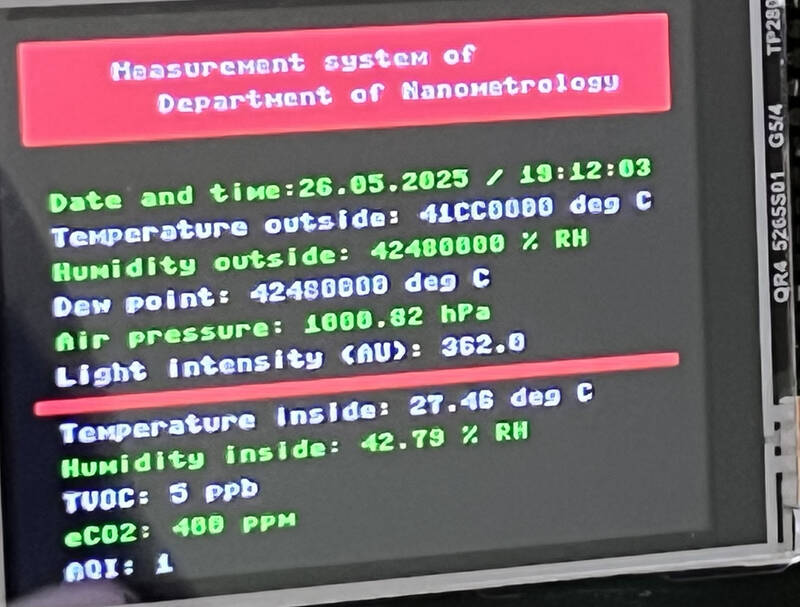

* Prezentowane informacje zakodowano zgodnie ze standardem IEEE 754

1 - Total Volatile Organic Compounds

2 - equivalent carbon dioxide

3 - Air quality index



Galeria zdjęć
